RAM площадка 16х5 см с шаром 57 мм (2,25 размер D), муфта 210 мм (RAM-D-115)
Обзор
RAM-D-115 RAM площадка 16х5 см с шаром 57 мм (2,25" размер" D"), муфта 210 мм
RAM Marine Electronics Mount
Часть №: RAM-D-115 UPC: 793442955617
ИНФОРМАЦИЯ О ТОВАРЕ

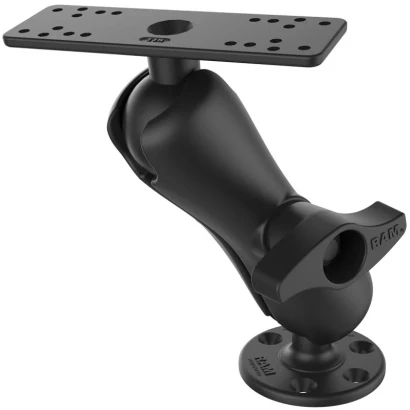

M-D-115 состоит из основания с шариком размера D диаметром 2,25", стандартного рычага и морской электронной пластины размером 6,25" х 2" с шариком размера D для поддержки более крупных устройств. Эта морская электронная пластина содержит различные комбинации предварительно просверленных отверстий и подходит для 9 ”-12” кронштейнов карданного эхолота. Поддерживаются такие устройства, как Lowrance HDS-9 Gen2 Touch, Garmin GPSMAP 7407 и другие.
РАЗМЕРЫ ПРОДУКЦИИ
Общая высота: 10,7 "
ДЛИНА ОТ РОЗЕТКИ К РОЗЕТКЕ
6,88"
Паттерн с отверстием
Смотреть рисунки
РАЗМЕР ПЛИТЫ
Верхняя плита: 6,25"х 2"
Нижняя плита: диаметр 3,68 "
РАЗМЕР ШАРА / РОЗЕТКИ
Размер D (2,25" )
6 фунтов
МАТЕРИАЛЫ
Морской алюминий
УПАКОВКА ТИПА
Розничная коробка
ВЕС - 4,25 фунтов
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Прямоугольное основание 6,25 x 2" представляет собой универсальный монтажный кронштейн с возможностью выбора места для монтажных отверстий. В некоторых случаях необходимо просверлить дополнительные отверстия для правильной посадки на ваше электронное устройство.
СОВМЕСТИМЫЕ УСТРОЙСТВА
Garmin
GPSMAP 8410
GPSMAP 8410xsv
GPSMAP 8412
GPSMAP 8412xsv
GPSMAP 8610
GPSMAP 8610xsv
GPSMAP 8612
GPSMAP 8612xsv
GPSMAP 922
GPSMAP 922xs
GPSMAP 942
GPSMAP 942xs
ECHOMAPChirp 72-95 Series
ECHOMAPPlus 92-97 Series
STRIKER Plus 9sv
Fishfinders and GPS Chartplotters
Lowrance
HDS Carbon 7
HDS LIVE 9
HDS LIVE 12
Hook Reveal 7 Series
Hook Reveal 9 Series
HOOK-9
Fishfinders and GPS Chartplotters
Humminbird
Fishfinders and GPS Chartplotters
Raymarine
Fishfinders and GPS Chartplotters
и мн.др.
- Файл чертежа большая круглая тарелка
- Чертежный файл пластина морской электроники
- Файл чертежа RAM Hi-Torq Wrench
