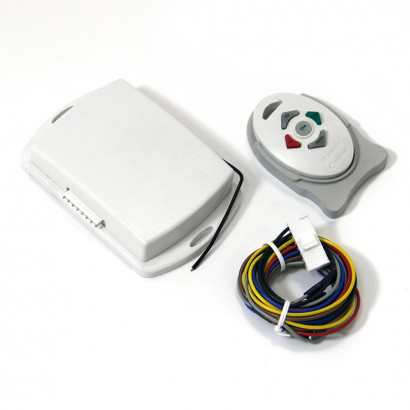

Комплект дистанционного управления BADA для якорных лебедок и другого оборудования 12/24В
Категории: Платформы, запчасти, аксессуары для лебедок
Обзор
Комплеект дистанционного управления BADA для якорных лебедок и другого оборудования (подруливающие устройство).
Рабочая частота устройства составляет 433 МГц, проверьте другие ваши радиоустройства, чтобы избежать помех.
Пульт (передатчик) и приемник держите вдали от воды и солнечного света.
Если с пультом (передатчиком) прекращается взаимодействие более 60 секунд, передатчик отключится сам по себе, нажмите кнопку 'ВКЛ.' чтобы начать работу.
При перепрограммировании не используйте другие удаленные радиоустройства, избегайте любых других помех от сверхвысокочастотного сигнала в пределах 50 метров.
Настройка и работа устройства:
На передатчике есть 5 кнопок:
1) On (ВКЛ) - запускает передатчик, продолжайте нажимать эту кнопку 5 секунд, пока не загорится красный индикатор, указывающий на рабочее состояние устройства.
2) UP, In (ВВЕРХ) - при однократном нажатие кнопки лебедка начнет поднимать цепь примерно 32 секунды и останавливается сама по себе, если вы хотите остановить лебедку до истечения 32 секунд, нажмите любую кнопку на 2 секунды.
3) Down, Out (ВНИЗ) - при однократном нажатие кнопки лебедка начнет опускать цепь примерно 43 секунды и останавливается сама по себе, если вы хотите остановить лебедку до истечения 43 секунд, нажмите любую кнопку на 2 секунды.
Провода на приёмнике:
1) Черный провод к соленоиду 'C',
2) Черный провод к АКБ 12/24 В '-',
3) Красный провод к АКБ 12/24 В '+',
4) Коричневый провод к соленоиду 'A1' соответствует кнопке 'UP',
5) Серый провод к соленоиду 'A2' соответствует кнопке 'Down',
Дополнительное управление (можно использовать с подруливающим устройством и т.д.):
1) Желтый провод к соленоиду 'A1', соответствует кнопке 'OUT',
2) Синий провод к соленоиду 'A2', соответствует кнопке 'IN',
- Габариты - Передатчик 75x60x30 мм / Приемник 120x85x30 мм
- Материал - Пластик
- Цвет - Белый
- Напряжение, В - 12/24
- Тип управления - Дистанционное
- Размер упаковки ДхШхВ, м - 0.07x0.12x0.05
- Масса брутто, кг - 0.1
