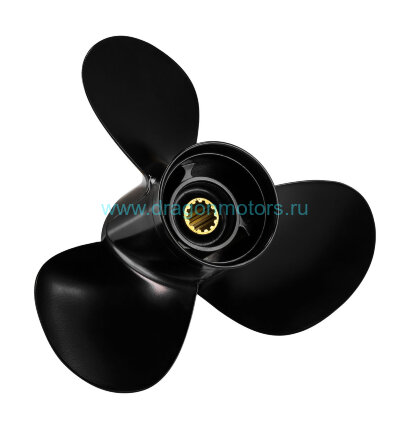

Гребной винт 3x11-1/2x13, Marine Rocket - 4311-115-130

Двухтактные моторы:DT40; DT50; DT55; DT65

Четырехтактные моторы:DF40A; DF50A; DF60A; DF40T; DF50T

Бренды совместимых моторовYAMAHA
T25 HP 2010 г. - наст. время
F30 (4-х такт) 2001 - 2005 гг.
40 л.с. (Includes C40) .... 1984 г. - наст. время
F40 (4-х такт) 1999 г. - наст. время
48 л.с. 1995 г. - 2000 гг.
50 л.с. (not T50) 1984 г. - наст. время
F50 (4-х такт) 1995 г. - наст. время
55 л.с. 1976 - 1995 гг.
60 л.с. 1976 - 1991 гг.
F60 (4-х такт) 1999 г. - наст. время

MERCURY 25 л.с.-75 л.с

SUZUKI DT35C 1987 - 1989 гг.
DT 40 1983 - 1998 гг.
DF 40 (4-х такт.) 1999 - 2000 гг.
DF 40A с 2010 г.
DT 50, 50M 1983 - 1984 гг.
DF 50 (4-х такт.) с 1999 г.
DF 50A (4-х такт.) с 2010 г.
DT 55 1985 - 1997 гг.
DT 60 1983 - 1984 гг.
DF 60A (4-х такт.) с 2010 г.
DT 65 1985 - 1997 гг.

TOHATSU
35 л.с. (только 35B) до 1984 г.
40 л.с. 1984 г. - наст. время
50 л.с. (кроме 50C) 1992 г. - наст. время

HONDA
BF 35 л.с. 1991 - 1994 гг.
BF 40 л.с. 1995 г. - наст. время
BF 45 л.с. 1991 - 1994 гг.
BF 50/50A л.с. 1995 г. - наст. время
BF 60 2010 г. - наст. время

ПримечаниеПри подборе гребного винта, помимо шага и диаметра самого винта, особое внимание стоит уделить диаметру ступицы и количеству шлицов.

Полезная информацияКак проверить, насколько правильно подобран винт к катеру?

Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.

Важные параметры:

- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.

- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо?льшим диаметром, для скоростных судов - с меньшим.

- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.

Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.

• Моторы: от 40 до 65 л.с. (13 шл.)
• Лопасти: 3 шт
• Диаметр: 11 1/2 "
• Шаг: 13 "
• Параметры (ЛxДxШ): 3х11-1/2х13 "
• Параметры (ЛхДхШ): 3х292х330 мм
• Материал: алюминий
• Вращение: правое
• Посадка на вал: шлицевая
• Количество шлицов: 13 шт
• Ступица винта: ? 79 мм
