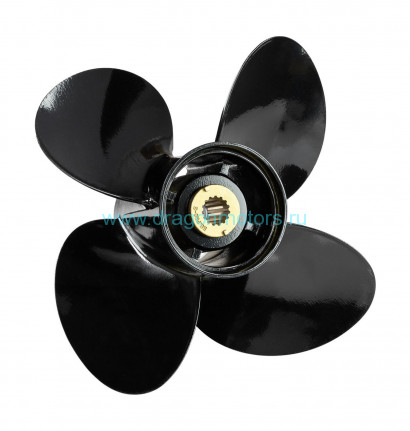

Винт гребной Tohatsu/Nissan 60-140;4x12-1/2x19, BaekSan

Двухтактные моторы:M60A; M60B; M70A; M70B; M70C; MD70B; M80A; M90A; MD90A; M115A; M120A; M140A/ NSD70; NSD90; NSD115(TLDI)

Примечание При подборе гребного винта, помимо шага и диаметра самого винта, особое внимание стоит уделить диаметру ступицы и количеству шлицов.

ИнформацияКак проверить, насколько правильно подобран винт к катеру?

Нужно замерить обороты в «полный газ» с максимальной и минимальной загрузкой. Обороты должны находиться в пределах, рекомендованных изготовителем. Если мотор «не докручивает» обороты – поставьте винт с меньшим шагом, если мотор «перекручивает», то есть превышение оборотов – то шаг требуется увеличить.

Важные параметры:

- Трёх или четырёх лопастной винт
3-х лопастной гребной винт имеет меньшее сопротивление и более высокий коэффициент полезного действия, однако на 3-х лопастных винтах раньше возникает кавитация. 4-х лопастной гребной винт при том же диаметре позволяет переработать большую мощность и снизить вибрацию.
Также 4-х лопастной винт уменьшает время выхода на глиссирование и даже может экономить топливо при движении на крейсерском ходе. Однако при небольших мощностях максимально достигаемая скорость судна с 4-х лопастным винтом меньше по сравнению с 3-х лопастным винтом того же диаметра и шага.

- Диаметр
Диаметр гребного винта - это диаметр окружности, охватывающей все лопасти винта. Обычно чем меньше обороты гребного вала, тем больше должен быть диаметр.
Правильный выбор диаметра винта очень важен для взаимодействия гребного винта и судна. Как правило, для относительно тихоходных судов используют винт с бо?льшим диаметром, для скоростных судов - с меньшим.

- Шаг
Шаг гребного винта - это его важнейшая техническая характеристика. Шаг винта соответствует теоретическому расстоянию, на которое винт переместится за один полный оборот в недеформируемой среде.

Пример:
Гребной винт с шагом 500 мм (20 дюймов) при каждом полном обороте должен был бы передвигать судно на 0,5 м при условии отсутствия скольжения (то есть если бы винт ввинчивался в воду, как в твердую среду). Но поскольку винт отбрасывает воду назад, истинное перемещение судна будет меньше.

Номера в каталоге8M8026600

• Моторы: от 60 до 140 л.с. (15 шл.)

• Лопасти: 4 шт
• Диаметр: 12 1/2 "
• Шаг: 19 "
• Параметры (ЛxДxШ): 4х12-1/2х19 "
• Параметры (ЛхДхШ): 4х317х483 мм
• Материал: алюминий
• Вращение: правое
• Посадка на вал: шлицевая
• Количество шлицов: 15 шт
• Ступица винта: ? 101 мм
• Съёмная втулка винта: да
• Кол-во в упаковке: 6
